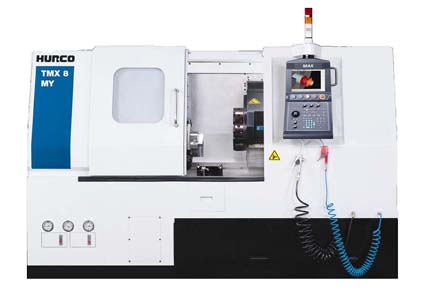

Токарный обрабатывающий центр HURCO TMX8MY

Токарный обрабатывающий центр HURCO TMX8MY
Особонностью данного ОЦ является: «гибкость» применения вместе с небольшой занимаемой площадью.

С максимальным диаметром обрабатываемой детали 508 мм и ходом по оси Z 560 мм, с площадью 5520х3050 мм и высотой 2550 мм TMX 8 MY является одним из наиболее гибких токарных центров с ЧПУ, используемых в современной промышленности.
Эта машина весом 6600 кг с жесткой цельнолитой наклонной станиной из мелкозернистого чугуна и массивной конструкцией передней бабки, поставляемая в стандартной комплектации с шпинделем А2-6 на 4500 об/мин, скоростью подач по оси Х 24м/мин, по оси Z 30 м/мин, скоростной 12-станционной инструментальной головой с возможностью установки приводных инструментов на все 12 станций, является идеальным решением как для разовых и мелкосерийных производств, так и для работы с крупными партиями с использованием полного спектра токарных операций и функций пруткоподатчика.
TMX 8 MY оснащен стойкой ЧПУ HURCO MAX®, обеспечивающей оператору широчайшие возможности как диалогового, так и NC (M и G - коды) модульного программирования.

Цена: нет в наличии
Дополнительная информация по телефону:
(0562)  344-359

Технические характеристики

Ход по оси Х, мм 200
Ход по оси Z, мм 560
Ход по оси Y, мм  +/- 55
Ход по оси W, мм 640
Максимальный диаметр устанавливаемой детали, мм 508
Максимальный диаметр обточки, мм 336
Максимальный диаметр обточки с полным вылетом Y-оси, мм 216
Шпиндель:
Конус шпинделя А2-6
Максимальная скорость оборотов шпинделя, об/мин 4500
Мощность (пиковая), кВт 28
Мощность (постоянная), кВт 23
Крутящий момент (1 минута), Н/м при 1100 об/мин 242
Патрон: гидравлический, трехкулачковый, диаметр, мм 200
Диаметр сквозного отверстия шпинделя, мм 66
Максимальный диаметр прутка, мм 63.5
Цанга CR60A6
Диапазоны подач/точность:
Ускоренная подача по оси X, м/мин 24
Ускоренная подача по оси Z, м/мин 30
Ускоренная подача по оси Y, м/мин 12
Ускоренная подача по оси W, м/мин 30
Точность позиционирования (в соответствии с VDI 3441), мм 0,01
Точность повторяемости (в соответствии с VDI 3441), мм 0,005
Точность позиционирования С-оси, сек +/-25
Гидравлическая приводная инструментальная голова:
Тип: VDI 40 DIN 5480
Количество станций, шт 12
Время смены смежных инструментальных позиций, сек 0,16
Время смены противоположных инструментальных позиций, сек 0,55
Размер инструментальной державки (квадрат), мм 25х25
Размер инструментальной державки (круг): максимальный диаметр, мм 40
Мощность инструментального привода (постоянная), кВт 4,5
Крутящий момент инструментального привода (постоянный), Н/м 23
Максимальная скорость вращения инструментального привода, об/мин 4000
Время разгона от нуля до 4000 об/мин, сек 4
Время торможения с 4000 об/мин до нуля, сек 4
Габаритные размеры:
Требуемый объем занимаемой площади: (ДхШхВ) (с опцией стружкоотвода, стойкой и сигнальной лампой), мм 5520х3050х2550
Вес станка, кг 6600
Вес брутто, кг 7000
Требуемое напряжение сети, В/ Гц 400/50
Номинальная мощность, кВА/А 66/95
