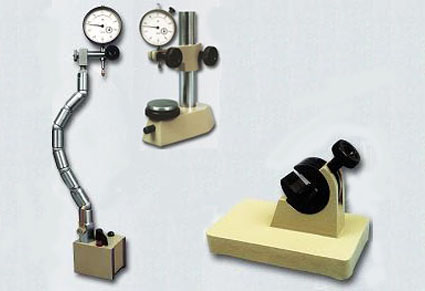

Стойки ТУ2034-668-83 Стойки для индикаторов, микрометров: С-III М, С-IV M, 15 СТМ, МС-29

Стойки ТУ2034-668-83 Стойки для индикаторов, микрометров: С-III М, С-IV M, 15 СТМ, МС-29
Наименование Цена, грн с НДС
Стойки   ТУ2034-668-83 для измерительных головок            МС-29 1480,00
С-IIIМ
ГОСТ 10197-70 С-IVМ
ТУ 2034-623-80 15СТМ

Цена: 1480 грн
Дополнительная информация по телефону:
(0562)  344-359

Технические характеристики

Стойки
для измерительных головок
Тип С-III М, С-IV М
Предназначены для установки измерительных головок:
C-III - с ценой деления 0,001-0,01 мм.;
С-IV - с ценой деления 0,01 мм и более.
Стойка С-III имеет устройство для точной установки на
размер (для микроподачи).

Изготавливаются по ГОСТ 10197-70.
Универсальная стойка 15 СТМ предназначена для закрепления микрометров с диапазоном измерения до 300 мм и других
измерительных приборов с целью использования их в качестве настольных.
Изготавливаются по ТУ 2-034-623-80.

Гибкая стойка МС-29 предназначена для установки на ней измерительных головок с ценой деления 0,01 мм и более.
·  Закрепляемая головка может занимать необходимое положение без перемещения стойки.
·  Магнитное основание позволяет устанавливать стойку на наклонных и вертикальных плоскостях без дополнительного крепления.
Изготавливаются по ТУ 2-034-623-80.

Стойки С-III M, С-IV M

  С-III М C-IV М
Пределы измерений по высоте, не менее 0-100 0-250
Вылет измерительной головки, не менее 55 25-160
Диаметр отверстия под измерительную головку 8Н8 8Н8
Размеры стола D50 160x100
Габаритные размеры 150x94x210 237x141x364

Стойка 15СТМ

Диапазон толщин закрепляемых изделий, мм

4-20

Угол поворота губок в вертикальной плоскости, не менее

60°

Габаритные размеры, мм, не более

160x90x92

Стойка МС-29

Высота стойки, мм, не менее

360

Диаметр отверстия под измерительную головку

8H8

Габаритные размеры, мм

100x67x360
