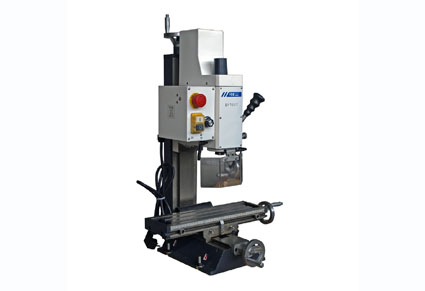

Фрезерный станок по металлу FDB Maschinen BF16Х Vario

Сверлильно-фрезерный станок FDB Maschinen BF16Х Vario
предназначен для универсальных работ с заготовками из черных и цветных
металлов. Компактность и небольшая масса станка позволяют использовать
его в условиях серийного производства и частных мастерских. Модель BF16Х
Vario характеризуется легкостью управления, простотой обслуживания и
надежностью всех узлов конструкции.
Станок оснащен асинхронным двигателем мощностью 0,75 кВт, обеспечивающим производительность при невысоких нагрузках. Рабочий стол аппарата оснащен Т-образными пазами для дополнительной оснастки, которая расширяет технологические возможности данной модели. Удобство пользования станком обеспечивает простая, интуитивно понятная система управления и цифровая LED-панель. Изготовитель также позаботился о безопасности, установив прозрачный защитный экран над рабочей частью станка.
Технические характеристики
| Напряжение электродвигателя привода шпинделя, В | 220 В ~50 Гц |
| Мощность электродвигателя привода шпинделя, кВт | 0,75 |
| Тип электродвигателя привода шпинделя | асинхронный |
| Параметры инструмента | |
| Максимальный диаметр сверления (сталь), мм | 16 |
| Максимальный диаметр торцевого (дискового) фрезерования, мм | 50 |
| Максимальный диаметр вертикального фрезерования, мм | 16 |
| Шпиндель | |
| Количество ступеней | 2 |
| Регулировка оборотов | бесступенчатое регулирование |
| Скорость вращения шпинделя, об\мин | 50 - 2250 |
| Способ изменения скорости вращения шпинделя | Вариатор |
| Направление вращения шпинделя | вправо |
| Конус шпинделя | MK 2 / M 10 |
| Резьба зажимной тяги шпинделя | М 12 |
| Перемещение пиноли, мм | 50 |
| Максимальное расстояние от центра шпинделя до колоны, мм | 165 |
| Максимальное расстояние от шпинделя до стола, мм | 240 |
| Фрезерная головка | |
| Диапазон угла поворота (наклона) шпиндельной головки, град | ± 90° |
| Перемещение шпиндельной головы (Z), мм | 205 |
| Подъем/опускание | ручное |
| Координатный стол | |
| Размер стола (ДхШ), мм | 400х120 |
| Продольное перемещение стола (Х), мм | 220 |
| Поперечное перемещение стола (Y), мм | 160 |
| Размер Т-образных пазов, мм | 10 |
| Количество пазов, шт | 3 |
| Расстояние между пазами, мм | 35 |
| Максимальная нагрузка на стол, кг | н.д. |
| Регулировка глубины сверления | - |
| Функция нарезания резьбы | - |
| Точная подача пиноли | - |
| Подсветка рабочей зоны | - |
| Тумба под станок | - |
| УЦИ (устройство цифровой индикации) | опционально |
| СОЖ (система подачи охлаждающей жидкости) | - |
| Мощность электродвигателя СОЖ, Вт | - |
| Габаритные размеры собраного станка | |
| Длина, мм | 510 |
| Ширина, мм | 460 |
| Высота, мм | 845 |
| Масса станка, кг | 60 |
