Внутришлифовальные головки (шлифовальные шпиндели, "Фортуна") головки внутришлифовальные

Внутришлифовальные головки (шлифовальные шпиндели,

Назначение:

Высокоскоростные шлифовальные головки (класс точности А) предназначены для установки на шлифовальные станки, не требующие реверсирования шпинделя. Могут также использоваться для станков иного назначения.

В зависимости от назначения шлифовальные головки изготавливают:

  • с наружным конусом под оправки и насадки (исполнение 1 (а) и 12 (в));
  • с внутренним цилиндрическим отверстием под оправки (исполнение 2 (б) и 22 (г))

Шлифовальные головки выпускаются правого вращения (по часовой стрелке) и левого вражения (против часовой стрелки) со стороны шкива.

При оформлении заказа на изготовление головок указывается : вариант исполнения, габарит, и направление вращения.

   ВШГ 0-00х000, где
   0    - исполнение
   00   - диаметр гильзы
   000 - длина гильзы.

Конструкция:

Шлифовальные головки собраны на высокоскоростных высокоточных дуплексированых радиально-упорных подшипниках лёгкой и особо лёгкой серии и смазаны пластичной смазкой "Старт"

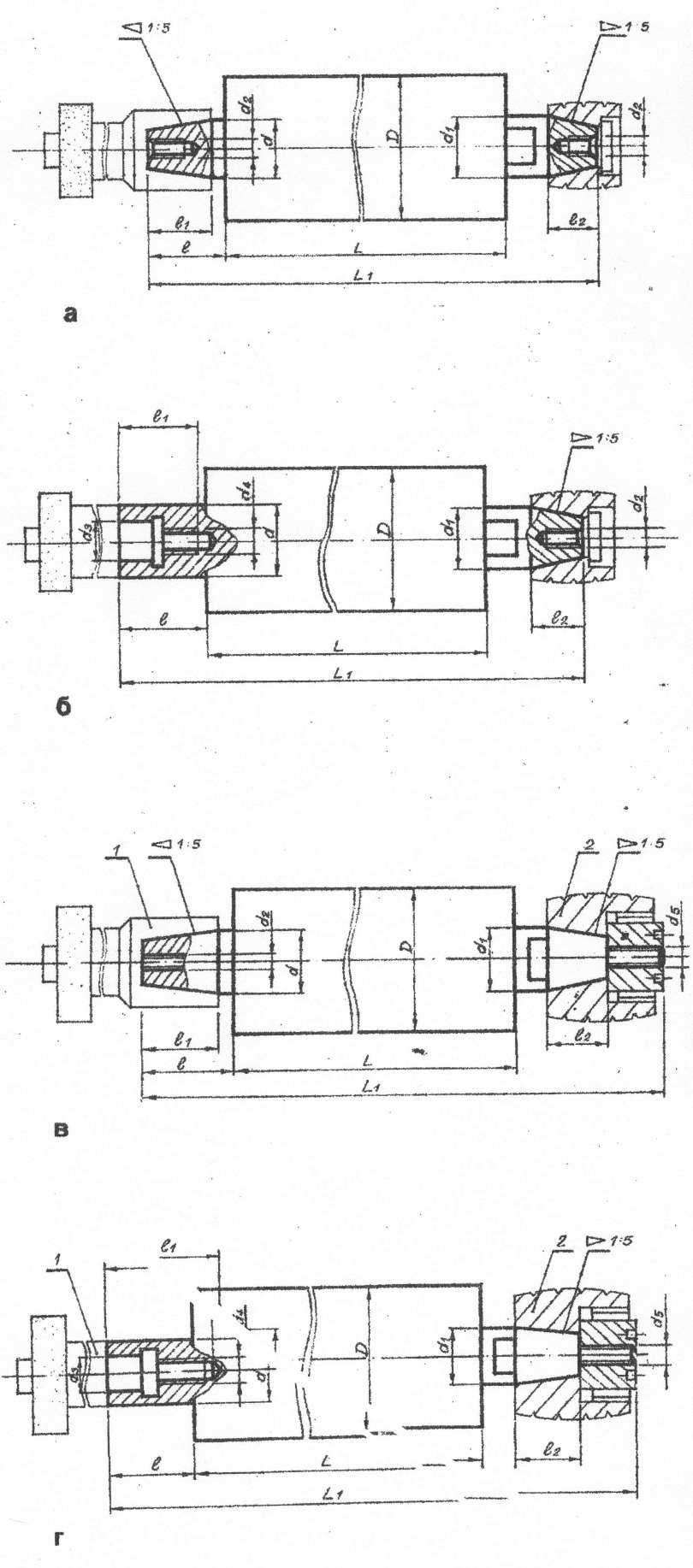

Чертёж головок внутришлифовальных

Цена: указана в таблице внизу страницы
Дополнительная информация по телефону:
(0562)  344-359

Технические характеристики

Обозначение
Исп.
Предельна частота вращен., мин.
D мм. L мм. L1

dмм

d1мм

d2 мм l мм
Наибольш. диаметр круга. мм.
Масса кг.
ВШГ 12-40х200А 12

40000

40

200

237

12

12



15



1,9

ВШГ 12-40х250А

32000



250

287



2,25

ВШГ 12-40х320А

25000



320

357



3,1

ВШГ 22-40х200А 22

40000



200

237



8



1,9

ВШГ 22-40х250А

32000



250

287



2,25

ВШГ 22-40х320А

25000



320

357



3,1

ВШГ 1-50х200А 1

50

200

247

14

14



20



2,67

ВШГ 1-50х250А



250

297



3,36

ВШГ 1-50х320А

24000



320

367



4,37

ВШГ 2-50х200А 2



200

247



8



2,67

ВШГ 2-50х250А

250

297



3,36

ВШГ 2-50х320А

320

367



4,37

ВШГ 12-50х200А 12

32000

50

200

257

14

14



20



2,78

ВШГ 12-50х250А

30000



250

307



3,51

ВШГ 12-50х320А

28000



320

377



4,45

ВШГ 22-50х200А 22

32000



200

257



8



2,78

ВШГ 22-50х250А

30000



250

307



3,51

ВШГ 22-50х320А

28000



320

377



4,45

ВШГ 12-65х250А 12

25000

65

250

320

16

16



22



5,9

ВШГ 12-65х320А

24000



320

390



7,5

ВШГ 12-65х400А

22000



400

470



9,5

ВШГ 12-65х500А

16000



500

570



11,8

ВШГ 22-65х250А 22

25000



250

320



10



5,9

ВШГ 22-65х320А

24000



320

390

18



7,6

ВШГ 22-65х400А

22000



400

470



9,5

ВШГ 22-65х500А

16000



500

570



11,9

ВШГ 12-80х250А 12

20000

80

250

345

25

25



34



9,3

ВШГ 12-80х320А

20000



320

415



12,2

ВШГ 12-80х400А

17000



400

495



15

ВШГ 12-80х500А

12000



500

595



50

18,8

ВШГ 22-80х250А 22

20000



250

345



16



9,3

ВШГ 22-80х320А

20000



320

411

28



30



11,9

ВШГ 22-80х400А

17000



400

491



15

ВШГ 22-80х500А   12000

500

591



18,7

ВШГ 12-100х250А 12 15000

100

250

372

32

32



44

125

14,5

ВШГ 12-100х320А   12000

320

442



18,6

ВШГ 12-100х400А   12000

400

522



24,8

ВШГ 12-100х500А   10000

500

622



29,1

ВШГ 12-100х630А   10000

630

752



36,7

ВШГ 22-100х320А 22 12000

320

478

37,5



25



18,8

ВШГ 22-100х400А   12000

400

558



25

ВШГ 22-100х500А   10000

500

658


ВШГ 22-100х630А   10000

630

788



37

ВШГ 1-125х400А 1 9000

125

400

520

40

40



53

200

34,4

ВШГ 1-125х500А   9000

500

620







43,6

ВШГ 1-125х630А   9000

630

760







55,2

ВШГ 1-125х800А   6000

800

920



64,2

ВШГ 2-125х400А 2 9000

400

592



20



35,5

ВШГ 2-125х500А   9000

500

667

43



44,6

ВШГ 2-125х630А   9000

630

797



56

ВШГ 2-125х800А   6000

800


ВШГ 12-125х400А 12 9000

125

400

553

50

50



53

200

36,6

ВШГ 12-125х500А   9000

500

653



46,3

ВШГ 12-125х630А   7000

630

783



56,4

ВШГ 12-125х800А   7000

800

953



74,2

ВШГ 22-125х400А 22 9000

400

600



32



37,2

ВШГ 22-125х500А   9000

500

700



46,8

ВШГ 22-125х630А   7000

630

830



56,9

ВШГ 22-125х800А   7000

800

1000



74,7





Цена по состоянию на 01.05.2014 в грн.



1-50х200А 17000,00
1-50х250А 17300,00
1-50х320А 17900,00
1-100Х250 37100,00
1-100х320А 37500,00
1-125х400А 50400,00
1-125х500А 51900,00
1-125х630А 55400,00
1-125х800А 60200,00
2-50х250А 16900,00
2-50х320А 17600,00
2-100х320А 37900,00
2-100х400А 38900,00
2-125х400А 50700,00
2-125х500А 52200,00
2-125х630А 55800,00
2-125х800А 60900,00
12-40х200А 15800,00
12-40х250А 16800,00
12-40х320А 17700,00
12-50х200А 16100,00
12-50х250А 17100,00
12-50х320А 17700,00
12-50х400А 19400,00
12-65х250А 19400,00
12-65х320А 19900,00
12-65х400А 21200,00
12-65х500А 23300,00
12-80х250А 26000,00
12-80х320А 27300,00
12-80х400А 29100,00
12-80х500А 30800,00
12-100х250А 31900,00
12-100х320А 33100,00
12-100х400А 36400,00
12-100х500А 39700,00
12-100х630А 42100,00
12-125х400А 56000,00
12-125х500А 57500,00
12-125х630А 59300,00
12-125х800А 61700,00
22-40х200А 15900,00
22-40х250А 17900,00
22-40х320А 19200,00
22-50х200А 16300,00
22-50х250А 17300,00
22-50х320А 18200,00
22-65х200А 19700,00
22-65х250А 19700,00
22-65х320А 20900,00
22-65х400А 21500,00
22-65х500А 23600,00
22-80х200А 26100,00
22-80х250А 26200,00
22-80х320А 27500,00
22-80х400А 29300,00
22-80х500А 31100,00
22-100х250А 32200,00
22-100х3200А 35600,00
22-100х400А 37200,00
22-100х500А 40700,00
22-100х630А 44100,00
22-125х400А 57400,00
22-125х500А 58700,00
22-125х630А 60800,00
22-125х800А 63100,00
3К225А 18600,00
3К227А 22400,00
3К228А 21100,00



Скачать прайс-лист
